力量與高性能的完美結合。
與同類產品相比，全新的DZR系列擁有卓越的音量性能、先進的96kHz數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
時代的標志
DZR系列集結了雅馬哈所有擴聲、聲學和信號處理技術經驗，尤其是Dante型號的引入，可謂是雅馬哈首個高度集成、智能/可編輯的專業有源音箱系列的代表。
DZR315-D有源音箱
DZR315-D是一款配備Dante的三分頻外置分頻有源音箱，同時也是DZR系列中最強大的一款，可產生超高清晰度的143dB 聲壓級。與同類產品相比，DZR315擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。這款型號是FOH主PA的理想之選，它還具有用于懸掛應用的M10吊裝點。
- 3分頻有源音箱，2#8243;HF、8#8243;MF和15#8243;LF
- 最多 143dB SPL，31Hz-20kHz頻率響應，適用于FOH的主PA
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，F(xiàn)IR濾波與正確的均衡器的結合可極大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR315）
DZR315有源音箱
DZR315是一款配備Dante的三分頻外置分頻有源音箱，同時也是DZR系列中最強大的一款，可產生超高清晰度的143dB 聲壓級。與同類產品相比，DZR315擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。這款型號是FOH主PA的理想之選，它還具有用于懸掛應用的M10吊裝點。
- 3分頻有源音箱，2#8243;HF、8#8243;MF和15#8243;LF
- 最多143dB SPL，31Hz-20kHz頻率響應，適用于FOH的主PA
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，F(xiàn)IR濾波與正確的均衡器的結合可極大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR315）
DZR15-D有源音箱
DZR15-D是一款配備Dante的二分頻外置分頻有源音箱，可產生超高清晰度的143dB 聲壓級。與同類產品相比，DZR15-D擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2#8243;HF和15#8243;LF
- 最多139dB SPL和34Hz-20kHz頻率響應，非常適合當下的專業音頻需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，F(xiàn)IR濾波與正確的均衡器的結合可極大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置支持鏡像配置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR15）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置
DZR15有源音箱
DZR15是一款二分頻外置分頻有源音箱，可產生超高清晰度的143dB 聲壓級。與同類產品相比，DZR15擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2#8243;HF和15#8243;LF
- 最多139dB SPL和34Hz-20kHz頻率響應，非常適合當下的專業音頻需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，F(xiàn)IR濾波與正確的均衡器的結合可極大限度地減少相位失真
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置支持鏡像配置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR15）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置
DZR12-D有源音箱
DZR12-D是一款配備Dante的二分頻外置分頻有源音箱，可產生超高清晰度的139dB 聲壓級。與同類產品相比，DZR12-D擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2#8243;HF和12#8243;LF
- 最多139dB SPL和39Hz-20kHz頻率響應，非常適合當下的專業音頻需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，F(xiàn)IR濾波與正確的均衡器的結合可極大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置支持鏡像配置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR12）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置
DZR12有源音箱
DZR12是一款二分頻外置分頻有源音箱，可產生超高清晰度且令人驚嘆的139dB 聲壓級。與同類產品相比，DZR12擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2#8243;HF和12#8243;LF
- 最多139dB SPL和39Hz-20kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，F(xiàn)IR濾波與正確的均衡器的結合可極大限度地減少相位失真
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置支持鏡像配置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR12）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置
DZR10-D有源音箱
DZR10-D是一款配備Dante的二分頻外置分頻有源音箱，可產生超高清晰度的137dB SPL。與同類產品相比，DZR10-D擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2#8243;HF和10#8243;LF
- 最多137dB SPL和44Hz-20kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，F(xiàn)IR濾波與正確的均衡器的結合可極大限度地減少相位失真
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR10）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置
DZR10有源音箱
DZR10是一款二分頻外置分頻有源音箱，可產生超高清晰度且令人驚嘆的137dB SPL。與同類產品相比，DZR10擁有卓越的音量性能、先進的數字信號處理能力以及出色的低頻聲音再現能力，在小巧輕便的外觀設計中實現了更高功率等級的專業聲音。
- 二分頻有源音箱，2#8243;HF和10#8243;LF
- 最多137dB SPL和44Hz-20kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率2000W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高解析度和超低延遲聲音
- 具有先進的FIR-X tuning，F(xiàn)IR濾波與正確的均衡器的結合可極大限度地減少相位失真
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- D-Contour和高度可靠的保護電路
- 地面監聽設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DZR10）
- 可旋轉的設計和各種U型支架選購件（UB-DZR）可用于吊掛使用，實現靈活的設置和音箱放置

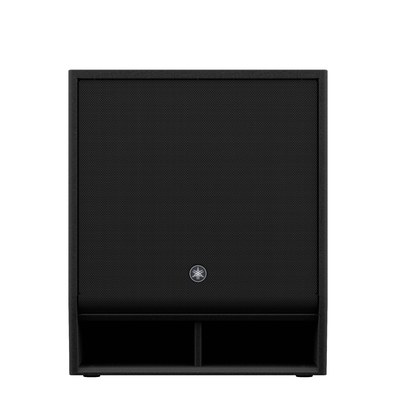

DXS18XLF-D有源音箱
DXS18XLF-D非常適合與DZR全頻音箱一起使用，它是一款配備Dante的有源低音反射式超低音音箱，具有延展的低頻，可產生136dB的聲壓級，具有卓越的清晰度和功率。
- 4”音圈的有源18”超低音音箱
- 最多136dB SPL和30Hz-150kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率1600W D類功放模塊
- 96kHz DSP可帶來真正高解析度和超低延遲聲音
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- 配備D-XSUB處理和心型模式設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DXS18X）和滑輪套件（SPW-1）
DXS18XLF有源音箱
DXS18XLF非常適合與DZR全頻音箱一起使用，它是一款有源低音反射式超低音音箱，具有延展的低頻，可產生136dB聲壓級，具有卓越的清晰度和功率。
- 4”音圈的有源18”超低音音箱
- 最多136dB SPL和30Hz-150kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率1600W D類功放模塊
- 96kHz DSP可帶來真正高清晰度和超低延遲聲音
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- 配備D-XSUB處理和心型模式設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DXS18X）和滑輪套件（SPW-1）
DXS15XLF-D有源音箱
DXS15XLF-D非常適合與DZR全頻音箱一起使用，它是一款配備Dante的有源低音反射式超低音音箱，具有延展的低頻，可產生136dB的聲壓級，具有卓越的清晰度和功率。
- 4”音圈的有源15”超低音音箱
- 最多136dB SPL和33Hz-150kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率1600W D類功放模塊
- 96kHz DSP可帶來真正高清晰度和超低延遲聲音
- 具有Dante I/O（2進/2出），SRC（采樣率轉換）可實現48kHz設備兼容性
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- 配備D-XSUB處理和心型模式設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DXS15X）和滑輪套件（SPW-1）
DXS15XLF有源音箱
DXS15XLF非常適合與DZR全頻音箱一起使用，它是一款有源低音反射式超低音音箱，具有延展的低頻，可產生136dB的聲壓級，具有卓越的清晰度和功率。。
- 4”音圈的有源15”超低音音箱
- 最多136dB SPL和33Hz-150kHz頻率響應，非常適合當下的聲音工程的需求
- 高功率1600W D類功放模塊
- 96kHz DSP和FIR濾波器可帶來真正高清晰度和超低延遲聲音
- 通過直觀的LCD顯示屏，可進入各種DSP功能并加載預設，或對PEQ、延遲和路由等進行精確調整。
- 配備D-XSUB處理和心型模式設置
- 輕質耐用的膠合板箱體，采用優質聚脲涂層
- 可選購音箱面罩（SPCVR-DXS15X）和滑輪套件（SPW-1）
Yamaha DSP：智能處理，實現始終如一的清晰度和功率
優化的FIR-X Tuning
96kHz的DSP處理器有助于將DZR的大功率輸出以超低延遲集中到真正的高解析度聲音中。雅馬哈全新開發的先進FIR-X調諧技術，大大改進了現有FIR-X調諧技術，該技術將線性相位FIR濾波器應用至交叉網絡和EQ修正。使用FIR濾波器，可以實現非常平滑的頻率響應，以獲得沒有相位失真的驚人清晰度和聲音。精確的EQ濾波也可用于精準調整，從而在避免信號衰減的情況下實現理想的清晰度和同級別產品中最佳的聲壓級。

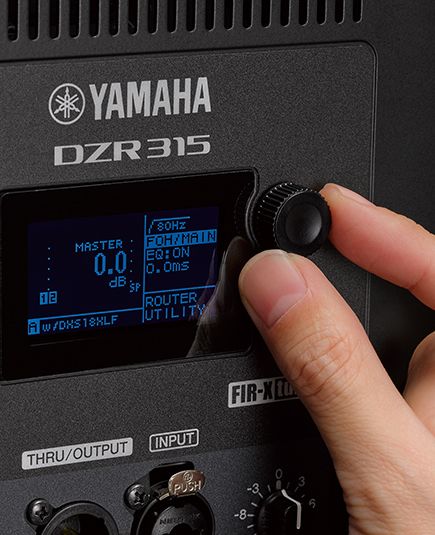

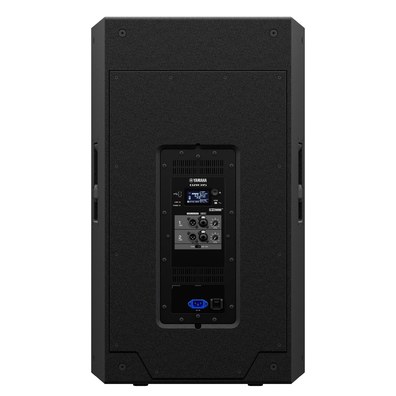

內置LCD屏幕，用戶可以輕松進入各種豐富的DSP功能，加載預設，并對PEQ、延遲和路由進行精確調整。8個用戶預設可用于保存屬于自己的參數調整，或使用優化的專用出廠預設來組合使用DZR和DXS XLF系列。用戶可以輕松將保存的設置傳輸?shù)経SB閃存。
D-CONTOUR
D-CONTOUR是一款智能的多頻段壓縮器，無論用多達的功率進行驅動，都可確保您的DZR聲音始終一致和清晰。通過連續監測多個頻段的輸出并對每個頻段應用最佳的EQ調整，即便是非常高的輸出電平也能保持出色的清晰度和音樂性。

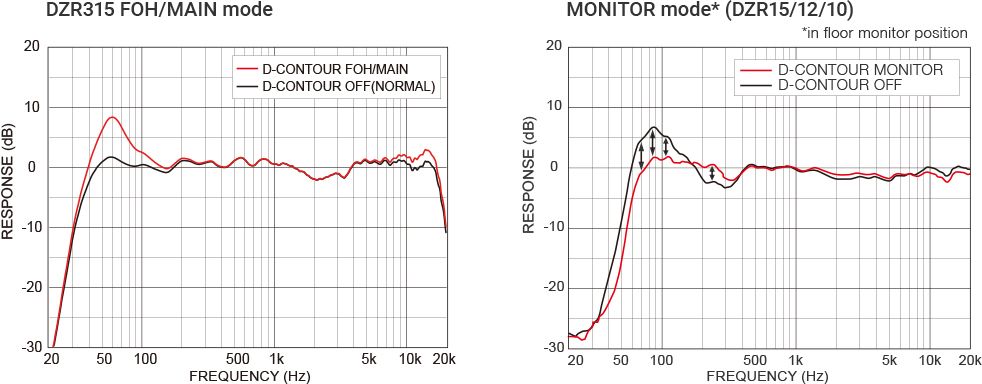

作為對DZR多功能箱體設計的完美補充，D-CONTOUR具有兩種不同的設置，即FOH/MAIN或MONITOR模式，根據您的PA配置，提供更為詳細的聲音調整。FOH/MAIN模式可提升低頻，補償因音箱用于懸掛應用或安裝在音箱支架上時通常會丟失的低頻聲音。MONITOR模式通過抑制地板反射帶來的問題低頻，特別適用于地面監聽應用，同時該模式對寬廣的頻率進行平滑處理，可滿足專業人員對舞臺監聽所要求的清晰度。兩種預設都經過經驗豐富的音響工程師無數次的聽音測試才達到滿意的結果，確保在任何輸出電平下以低的失真提供持久不變的聲音。
可實現最強輸出和保護組件壽命的DSP保護功能
有源音箱的一個優勢是可將單元與功放進行組合搭配，在可能的范圍內實現最佳性能。在DZR和DXS XLF系列的開發階段，我們對每個單元的耐久性和供方的整體輸出進行了測量和測試，使用精確的DSP控制為每個型號設置最佳的限制點。采用雅馬哈高端專業功放使用的同款保護功能，藝術級品質的DSP可持續監控電源、功放、單元和信號電平的狀態，以保護每個組件使其保持最佳性能，延長組件壽命和可用性。
首款配備Dante的專業擴聲音箱
所有DZR音箱和DXS XLF超低音音箱均包含配備Dante的“D”型號，通過Dante I/O（2進/2出）實現與雅馬哈調音臺和其他Dante設備的智能系統集成，該系統還具有SRC（采樣率轉換）功能，可兼容48kHz設備。
在I/O設備顯示器的幫助下，雅馬哈CL/QL數字調音臺的操作被大大簡化，TF調音臺用戶可以選擇快速配置，便于輕松地設置和操作復雜的擴聲系統。模擬I/O與DanteI/O的結合可開啟靈活的路由和系統配置選項，而Dante的break-IN和break-OUT功能通過充當簡單的I/O設備，增加了更大的靈活性。
* 此外，雅馬哈可定制的Windows控制面板軟件“ProVisionaire Control”和iPad的“ProVisionaire Touch”也兼容Dante，為擴聲系統增加了更簡單的遠程管理。
* 未來版本將支持此功能
全Dante連接
混合連接

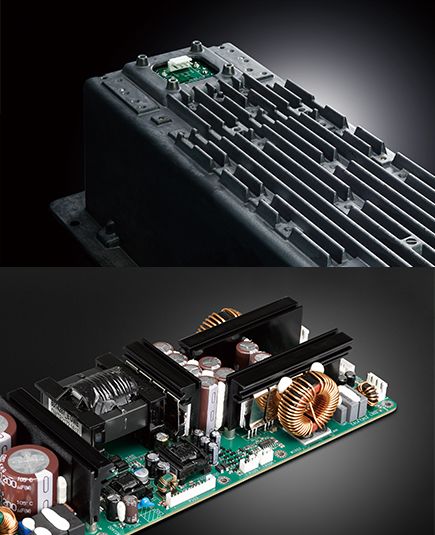

高功率2000W D類功放
全新高效的D級功放模塊可產生同類等級中領先的2000W功率以及令人印象深刻的143dB SPL。帶有PFC（功率因數校正）的通用開關電源，可極大限度提高功率輸出，同時確保穩定和無憂的運行。所有功放都經過篩選和優化以匹配全頻DZR的高頻、中頻（僅DZR315）和低頻單元，同時也為DXS XLF超低音音箱開發了單獨的定制功放。

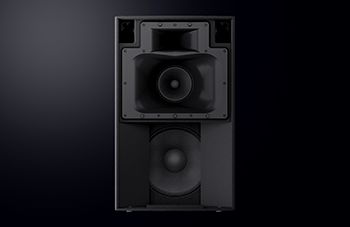

定制型單元

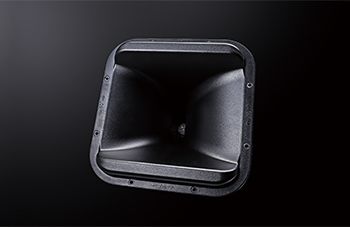

高頻單元
高頻單元由 2”音圈和 1”喉部壓縮驅動器、鈦膜片與釹磁鐵組成，內置耐用、耐熱的鋁鑄框架。
適用于3分頻的中頻單元
用于3分頻DZR315型號的中頻單元采用 8”錐形單元和 1.5”音圈，可為中低頻提供更好的效率和超低失真，并有助于提高143dB聲壓級的清晰度。

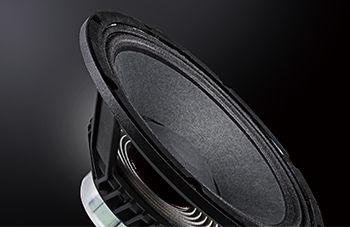

低頻單元
全新開發的專用低頻單元使用大型3? 音圈、鑄鋁框架以及強大的輕量化釹磁鐵，在輕質的結構下可處理高功率和強大的低頻響應。其響應經過嚴格控制，尤其是中低頻和人聲范圍，即便在非常高輸出下也能確保整體響應強大有力且沒有失真。
強大的靈活性
智能的設計實現專業用途

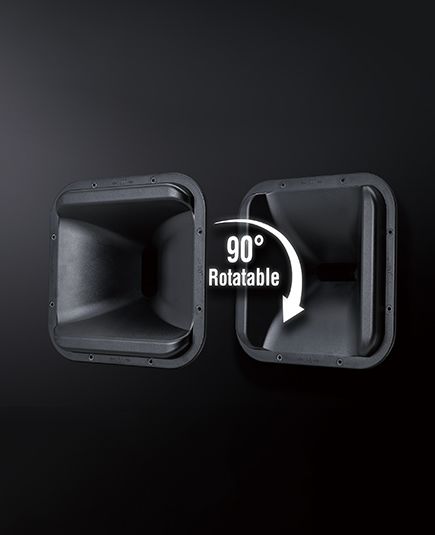

DZR15、DZR12和DZR10音箱具有可旋轉喇叭設計，支持垂直或水平安裝，可進一步適應場地的聲學規格。DZR15的覆蓋角度為90#215;50°，DZR12和DZR10為90#215;60°。恒指向性號角的設計目的是在想定的覆蓋范圍內提供平滑的電平覆蓋，極大限度減少傳統喇叭設計中常見的滾降。

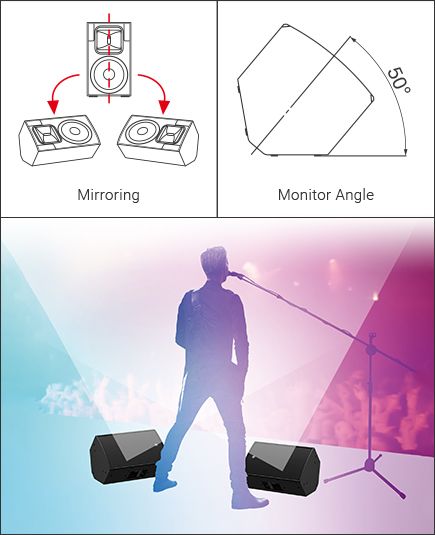

音箱箱體采用15mm厚度的高級膠合板制成，并覆蓋一層非常耐用的軍用級聚脲涂層。全頻音箱的外殼還配有蝶形接頭，用于增加強度并降低箱體的振動，而寬廣的喇叭形端口有助于在非常高的輸出電平下將端口噪聲降至最低。DZR15、DZR12及其各Dante型號的外殼設計支持鏡像監聽放置，能夠為表演者帶來對稱的聲場，與傳統的監聽配置相比具有更大、更明確的“最佳聽音點”。（DZR10/DZR10-D不對稱。）采用平衡的雙單聲道配置或立體聲監聽混音設置，鏡像模式的舞臺返聽方式能夠一定程度地加強您的臨場表現力。
| 覆蓋角 | 可旋轉 | 返聽角度 | 鏡像 | ||
|---|---|---|---|---|---|
| H | V | ||||
| DZR315/315-D |  |  | #8211; | #8211; | #8211; |
| DZR15/15-D |  | |  |  | ● |
| DZR12/12-D | |  | | | ● |
| DZR10/10-D | | | | | #8211; |
用于垂直和水平安裝的U型支架
DZR系列配備許多吊裝孔，可以用標準吊環螺栓進行吊裝*。更多詳情請參見一般規格。*吊環螺栓不包括在產品內。

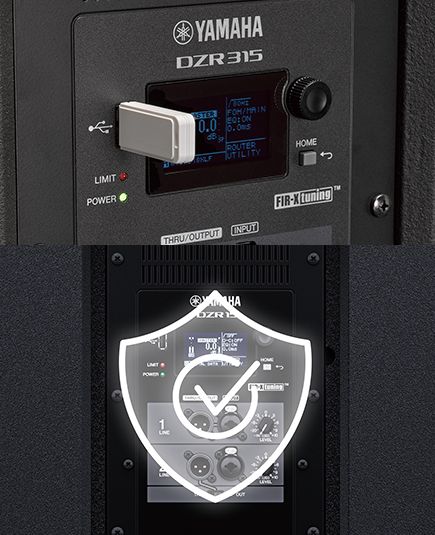

U安全操作的實用工具
DZR系列可快速便捷地配置面板設置并通過USB傳輸數據，面板鎖定功能可保護您的設置安全。用戶還可將內部設備和日志數據等信息導出至USB，用于在出現問題時快速排除故障。
